1、測量精度：優于1%
2、重 復 性：優于0.2%
3、工作電源: 220VAC(標配),110VAC(可選)
4、測量周期: 500ms（每秒2次，每個周期采集128組數據）
公稱口徑 | 最大流量 | 常用流量 | 分界流量 | 最小流量 | 最大讀數 | 最小讀數 | 備注 |
Dn (mm） | m3/h | m3 |
15 | 5 | 4 | 0.192 | 0.12 | 100000 | 0.001 | 1.最小讀數可以根據用戶要求設定。 2.設定時請使用手動累計器，最小讀數在原有基礎上自動增加以提高累計流量分辨率 |
20 | 7.875 | 6.3 | 0.32 | 0.2 |
25 | 12.5 | 10 | 0.512 | 0.32 |
32 | 20 | 16 | 0.768 | 0.48 |
40 | 31.25 | 25 | 1.28 | 0.8 |
50 | 50 | 40 | 1.92 | 1.2 | 99999999 | 1 |
65 | 78.75 | 63 | 3.2 | 2 |
80 | 125 | 100 | 5.12 | 3.2 |
100 | 200 | 160 | 7.68 | 4.8 |
125 | 312.5 | 250 | 12.8 | 8 |
150 | 500 | 400 | 19.2 | 12 |
200 | 787.5 | 630 | 32 | 20 |
250 | 1250 | 1000 | 51.2 | 32 |
300 | 2000 | 1600 | 76.8 | 48 |
350 | 2500 | 2000 | 102.4 | 64 |
400 | 3125 | 2500 | 128 | 80 |
500 | 5000 | 4000 | 203.2 | 127 |
600 | 7000 | 5600 | 288 | 180 |
700 | 9750 | 7800 | 400 | 250 |
800 | 12500 | 10000 | 512 | 320 |
900 | 16250 | 13000 | 656 | 410 |
1000 | 20000 | 16000 | 800 | 500 |
5、電 池：內置鎳氫充電電池可連續工作24小時）
6、安裝方式：外敷式安裝
7、顯 示： 2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等）
8、信號輸出：隔離RS485
9、通訊協議：MODBUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
10 、打印輸出：內置熱敏一體式打印機，實現實時或定時打印
11、其它功能：自診斷，提示當前工作狀態是否正常
12、可選配的傳感器：外夾式，可即插即拔式接口。
流量范圍：
傳感器系列

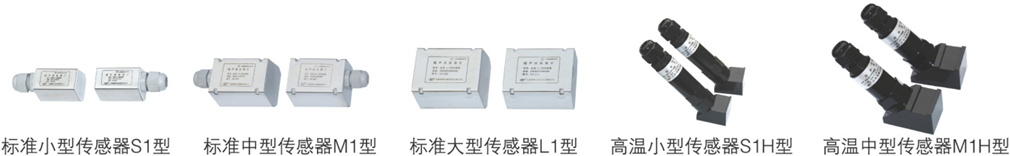

1.外縛式傳感器
外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，解決了其它原理的流量計在安裝時必須斷管、停產的難題，是超聲波流量計的基本安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。
技術參數 | 標準S1型 | 標準M1型 | 標準L1型 | 高溫S1H型 | 高溫M1H型 |
適用管徑 | DN15～DN100 | DN50～DN700 | DN300～DN6000 | DN15～DN100 | DN50～DN700 |
材 質 | ABS | 特殊高溫材料 |
工作頻率 | 1MHz |
安裝方法 | V (N、W）法 | V、Z法 | Z法 | V (N、W)法 | V、Z法 |
標 定 | 整機配對標定 |
磁 性 | 有 | 無 |
適用溫度 | 0℃～70℃ | 0℃～160℃ |
防護等級 | IP68（可浸水工作，水深≤3米） |
外形尺寸 | 45×30×30 | 60×45×45 | 80×70×55 | 90×85×24 | 90×82×29 |
質量(克/對) | 75 | 250 | 650 | 94 | 150 |
介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
介質濁度 | ≤10000ppm且氣泡含量小 |
適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。 |
管道襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚笨乙烯、膠木、聚四氟乙烯等。 |
技術參數 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
信號電纜 | SEYV75-2型專用屏蔽電纜，單根可加長到500米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 |
qz2
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y管道的準確外徑或周長。
技術參數 | 標準插入B型（直插式） | 插入C型（斜插式） | 加長插入B型（水泥管用） |
適用管徑 | DN80mm以上 |
材 質 | 球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配) |
工作頻率 | 1MHz |
適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里 |
備注：1、碳鋼、不銹鋼可直接焊接（不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意）。 |
2、其它管材須采用管箍方可安裝(管箍材質：碳鋼,用戶訂貨時請?zhí)峁蚀_的管道外徑或周長)。 |
安裝方式 | Z法 |
適用溫度 | －40℃～160℃ |
開孔尺寸 | Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝) |
壓力等級 | 1.6MPa(安裝時壓力＜0.8MPa） |
防護等級 | IP68（可浸水工作，水深≤3米） |
安裝空間 | 井壁到管壁≥550mm | 井壁到管壁≥360mm | 井壁到管壁≥700mm |
長 度 | 186mm | 228mm | 330mm |
介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 |
介質濁度 | ≤10000ppm且氣泡含量小 |
信號電纜 | SEYV75-2型專用屏蔽電纜，單根可加長到500米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 |
公稱口徑 | 最大流量 | 常用流量 | 分界流量 | 最小流量 | 最大讀數 | 最小讀數 | 備注 |
Dn (mm） | m3/h | m3 |
15 | 5 | 4 | 0.192 | 0.12 | 100000 | 0.001 | 1.最小讀數可以根據用戶要求設定。 2.設定時請使用手動累計器，最小讀數在原有基礎上自動增加以提高累計流量分辨率 |
20 | 7.875 | 6.3 | 0.32 | 0.2 |
25 | 12.5 | 10 | 0.512 | 0.32 |
32 | 20 | 16 | 0.768 | 0.48 |
40 | 31.25 | 25 | 1.28 | 0.8 |
50 | 50 | 40 | 1.92 | 1.2 | 99999999 | 1 |
65 | 78.75 | 63 | 3.2 | 2 |
80 | 125 | 100 | 5.12 | 3.2 |
100 | 200 | 160 | 7.68 | 4.8 |
125 | 312.5 | 250 | 12.8 | 8 |
150 | 500 | 400 | 19.2 | 12 |
200 | 787.5 | 630 | 32 | 20 |
250 | 1250 | 1000 | 51.2 | 32 |
300 | 2000 | 1600 | 76.8 | 48 |
350 | 2500 | 2000 | 102.4 | 64 |
400 | 3125 | 2500 | 128 | 80 |
500 | 5000 | 4000 | 203.2 | 127 |
600 | 7000 | 5600 | 288 | 180 |
700 | 9750 | 7800 | 400 | 250 |
800 | 12500 | 10000 | 512 | 320 |
900 | 16250 | 13000 | 656 | 410 |
1000 | 20000 | 16000 | 800 | 500 |
5、電 池：內置鎳氫充電電池可連續工作24小時）
6、安裝方式：外敷式安裝
7、顯 示： 2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等）
8、信號輸出：隔離RS485
9、通訊協議：MODBUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
10 、打印輸出：內置熱敏一體式打印機，實現實時或定時打印
11、其它功能：自診斷，提示當前工作狀態是否正常
12、可選配的傳感器：外夾式，可即插即拔式接口。
