HQ-1007靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上，采用了新形式的差動傳感器。采用新式差動傳感器是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變片式靶式流量計溫漂大，抗過載（沖擊）能力差，存在靜態密封點等種種缺陷，不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量計所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
- ·整臺儀表結構堅固無可動部件，插入式結構，拆卸方便；
- ·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
- ·傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；

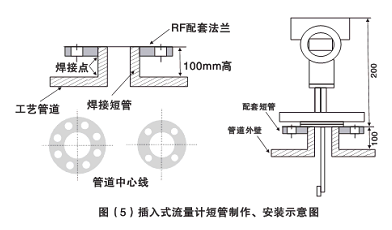

- ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
- ·具有一體化溫度、壓力補償，直接輸出質量或標方；
- ·具有可選小信號切除、非線性修正、濾波時間可選擇；
- ·能準確測量各種常溫、高溫350度、低溫-100度工況下的氣體、液體流量；
- ·靈敏度高，能測量超小流量，其可測低流速為0.8m/s，測量范圍寬，最大可達1：30；
- ·計量準確，精度可達到0.2%；
- ·重復性好，一般為0.05%～0.08%，測量快速；
- ·壓力損失小，僅為標準孔板的1/2△P左右；
- ·抗干擾，抗雜質能力特強；抗震動性強，一定范圍內可測脈動流。
- ·可根據實際需要更換阻流件（靶片）而改變量程；
- ·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量；
- ·多種輸出形式，能遠傳各種參數；
- ·可測量雙向流，正負向累計分別計量；
可測量液體熱量，顯示熱焓值
1、主要技術參數表
| 被測介質 | 液體；氣體；蒸汽 |
| 公稱直徑 | 插入式65～5000mm |
| 公稱壓力 | 0.6～42MPa |
| 介質溫度 | -100℃～+350℃ |
| 精確度 | ±1.0% |
| 范圍度 | 1：5（液體） | 1：10（液體、氣體） | 1：30（液體、氣體） | 1：12（蒸汽） |
| 補償形式 | 溫度補償；壓力補償 |
| 重復性 | 0.05%～0.08% |
| 供電電源 | 機內自備鋰電池（3.6V）；外供電源24VDC |
| 輸出形式 | 現場顯示；4～20mA,二線制；脈沖0～5V；RS485/RS232；HART |
| 測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 |
| 防爆標志 | ExdⅡBT4 |
| 防護等級 | IP65;IP67 |
| 法蘭規格 | 流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 |
2、典型應用
氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)?、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽。
三、流量計測量范圍選擇（超出流量范圍的可以訂做）
1、標準水流量測量范圍表
| 公稱口徑DN(mm) | 流量計測量范圍(m3 /h) | 靶徑比范圍 | 最大壓降（kPa） |
| 15 | 0.1～3 | 0.8～0.5 | 75.53 |
| 20 | 0.17～5 | 0.8～0.5 | 55.12 |
| 25 | 0.3～9 | 0.8～0.4 | 34.45 |
| 32 | 0.5～14 | 0.8～0.3 | 24.12 |
| 40 | 1.0～24 | 0.8～0.3 | 17.23 |
| 50 | 1.5～40 | 0.8～0.3 | 6.89 |
| 65 | 2.5～60 | 0.7～0.35 | 5.51 |
| 80 | 3.5～90 | 0.7～0.35 | 4.31 |
| 100 | 5～140 | 0.7～0.3 | 2.76 |
| 125 | 6～200 | 0.7～0.3 | 2.07 |
| 150 | 10～300 | 0.6～0.25 | 1.38 |
| 200 | 18～560 | 0.6～0.25 | 0.89 |
| 250 | 25～800 | 0.5～0.25 | 0.56 |
| 300 | 40～1200 | 0.5～0.2 | 0.35 |
| 350 | 50～1500 | 0.5～0.2 | 0.01 |
| 400 | 65～2000 | 0.5～0.2 | 0.07 |
| 450 | 90～2600 | 0.4～0.2 | 0.06 |
| 500 | 110～3300 | 0.4～0.2 | 0.05 |
| 550 | 140～4100 | 0.35～0.2 | 0.04 |
| 600 | 170～5000 | 0.3～0.15 | 0.03 |
| 700 | 230～6800 | 0.3～0.15 | 0.011 |
| 800 | 300～9000 | 0.3～0.15 | 0.0083 |
| 900 | 370～11000 | 0.3～0.15 | 0.0062 |
| 1000 | 470～14000 | 0.2～0.1 | 0.0055 |
| 1100 | 560～16000 | 0.2～0.1 | 0.0041 |
| 1200 | 670～20000 | 0.2～0.1 | 0.0034 |
| 1300 | 780～23000 | 0.2～0.1 | 0.0028 |
| 1400 | 900～27000 | 0.2～0.1 | 0.0018 |
| 1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
| 1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
| 1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
| 1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
| 1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
| 2000 | 1850～50000 | 0.2～0.1 | 0.0009 |
| 2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
注：實際壓降=（實際流量/滿量程流量） ×滿量程最大壓降。
